Prstencový graf

Upravit obsah stránky

Prstencový graf (nebo doughnut chart), slouží k vizualizaci podílů jednotlivých částí na celku, podobně jako klasický koláčový graf. Hlavní rozdíl je v tom, že má středový otvor, čímž vytváří prstencový tvar. Tento graf zachovává všechny výhody koláčového grafu, ale díky svému vzhledu může poskytnout více prostoru pro přidání dalších informací, jako jsou popisky nebo další datové vrstvy.

Základní parametry

Pro vytvoření základního prstencového grafu je potřeba nastavit následující parametry:
    bullet

    Šířka – počet pixelů určující šířku grafu.

    bullet

    Výška – počet pixelů určující výšku grafu.

    bullet

    Data labels – sloupec z vybraného přehledu, který se použije jako popisky jednotlivých sloupců.

    bullet

    Stejná barva grafu – určuje, zda budou všechny části prstencového grafu zobrazeny jednou barvou, nebo zda bude mít každá položka vlastní odlišnou barvu.
    Hodnota ANO: všechny položky grafu mají stejnou barvu.
    Hodnota NE: jednotlivé položky se barevně odlišují (doporučeno pro lepší rozlišení hodnot).

    bullet

    Data sets – každý graf musí obsahovat alespoň jednu datovou sadu:
    - Zobrazovaná data – určuje, který sloupec s daty z přehledu se použije pro hodnoty v grafu.
    - Legenda  – volitelný text legendy. Pokud není uveden, zobrazí se pouze symbol dat. Slouží především pro přehlednost grafu, tento parametr není povinný pro vykreslení grafu.
    - Typ – určuje typ grafu, ve kterém se mají data zobrazit (např. sloupcový, čárový, koláčový).


Parametr – DOUGHNUT: Nastavení pro prstencový graf

V rámci parametru graf:datasets je možné definovat specifická nastavení pro jednotlivé typy grafů.
Pro prstencový graf (DOUGHNUT) lze nastavit následující parametry určující jeho vzhled a chování:
    bullet

    barva výplně – určuje barvu jednotlivých částí grafu,

    bullet

    šířka okraje – nastavuje šířku okraje v pixelech,

    bullet

    barva okraje (borderColor) – definuje barvu ohraničení grafu.


Prstencový graf může obsahovat jednu nebo více datových sad v závislosti na struktuře daného přehledu.
    bullet

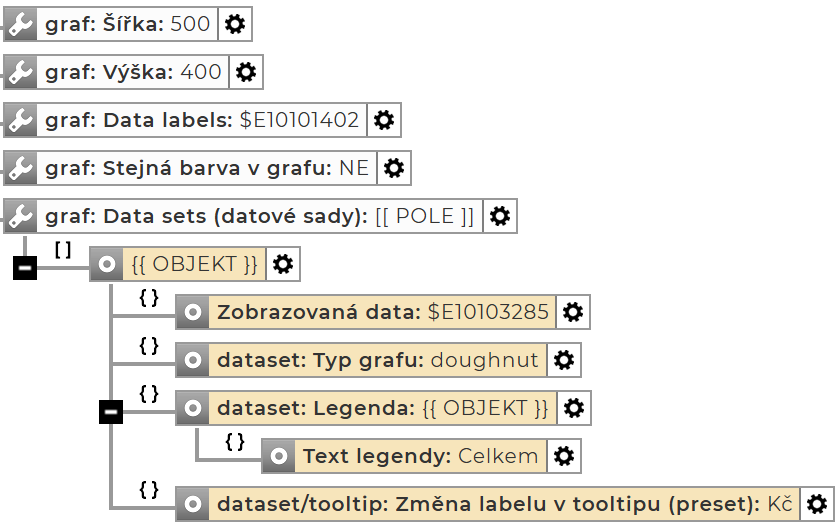

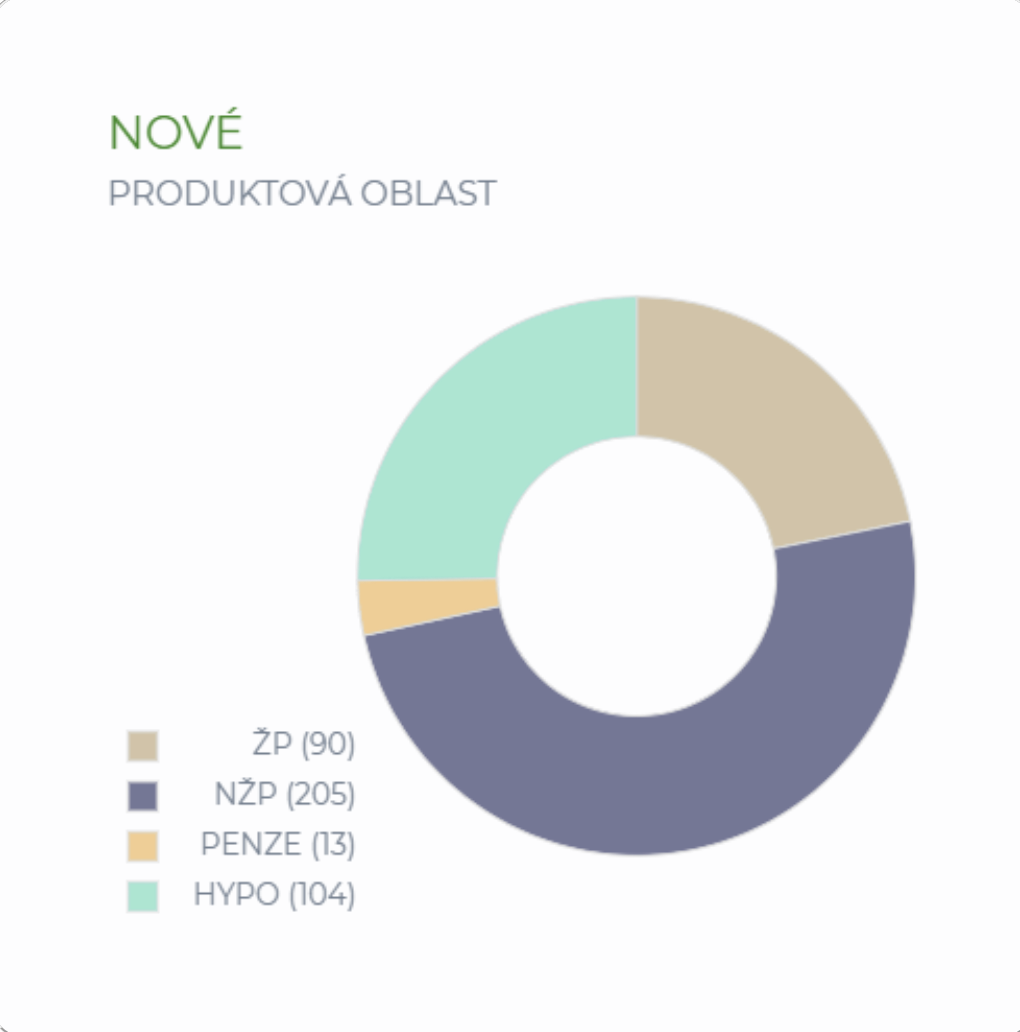

    Prstencový s jednou datovou sadou zobrazuje jednotlivé řádky vybraného sloupce – každá položka představuje část celku.

    bullet

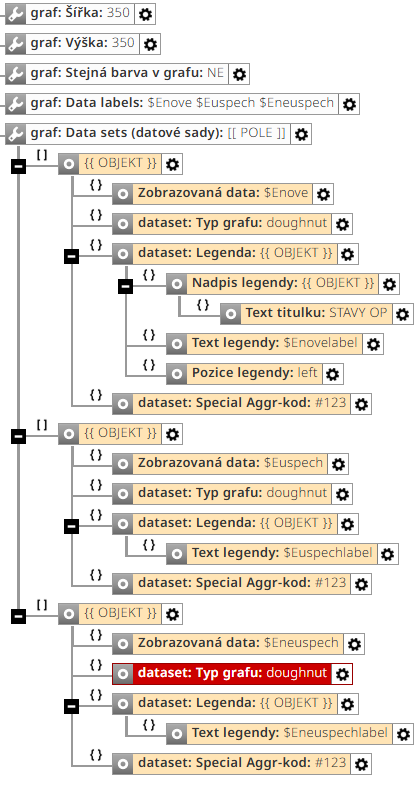

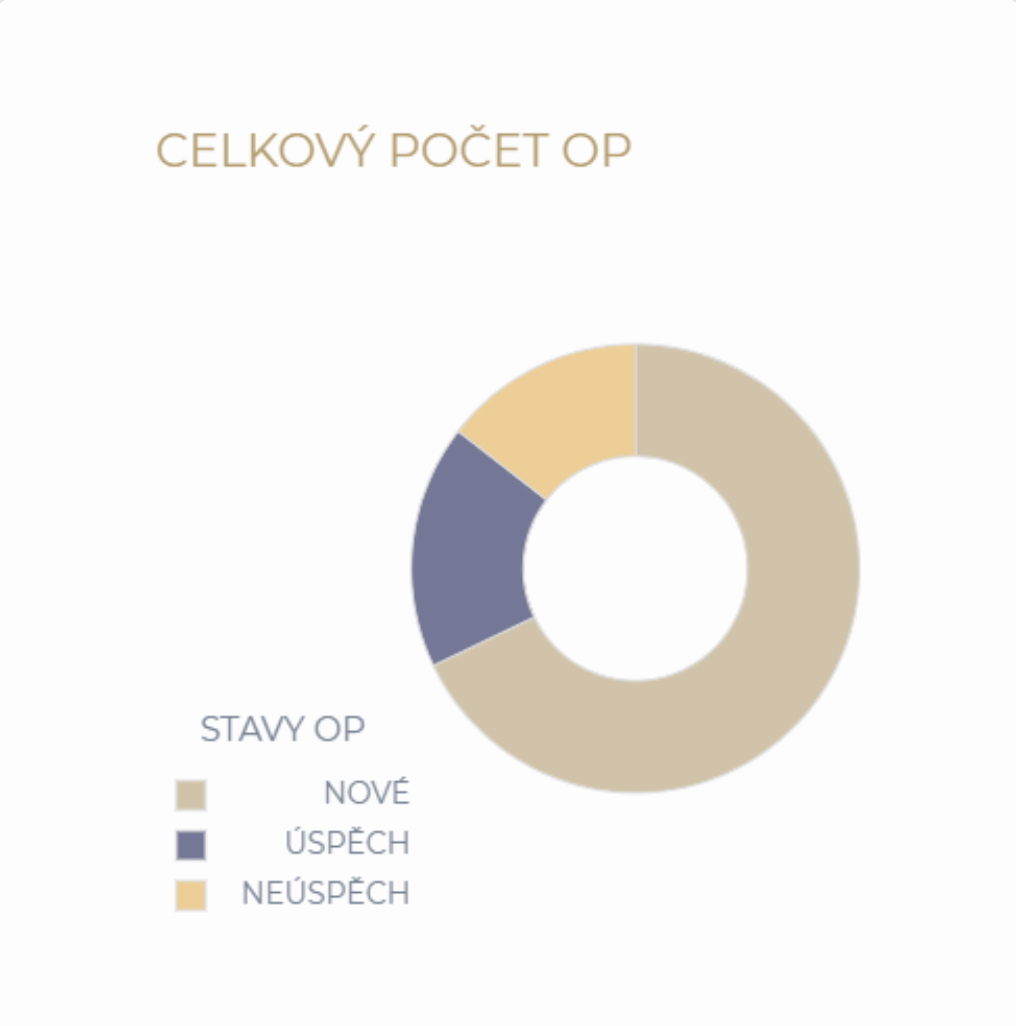

    Prstencový graf s více datovými sadami zahrnuje více vybraných sloupců daného přehledu. V tomto případě se pro výpočet a zobrazení využívá agregační kód.
