Sloupcový graf

Upravit obsah stránky

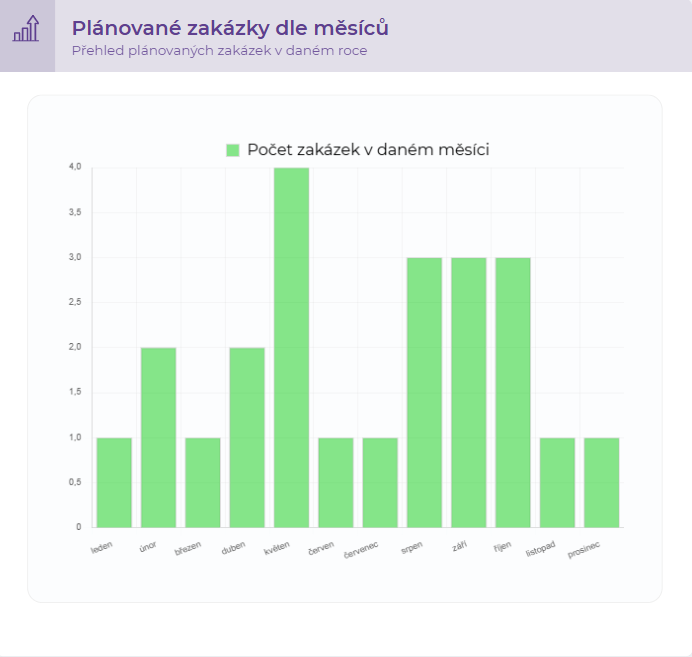

Sloupcový graf slouží k porovnání hodnot mezi kategoriemi.
Každý sloupec představuje jednu kategorii, přičemž jeho výška (u horizontálního grafu délka) odráží hodnotu dané kategorie.
Hodí se pro porovnání dat mezi různými segmenty nebo časovými obdobími.

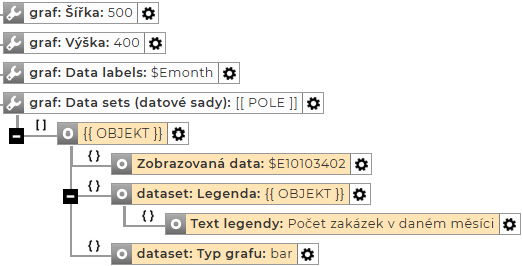

Základní parametry

Pro vytvoření základního sloupcového grafu je potřeba nastavit následující parametry:
    bullet

    Šířka – počet pixelů určující šířku grafu.

    bullet

    Výška – počet pixelů určující výšku grafu.

    bullet

    Data labels – sloupec z vybraného přehledu, který se použije jako popisky jednotlivých sloupců.

    bullet

    Data sets – každý graf musí obsahovat alespoň jednu datovou sadu:
    - Zobrazovaná data – určuje, který sloupec s daty z přehledu se použije pro hodnoty v grafu.
    - Legenda – volitelný text legendy. Pokud není uveden, zobrazí se pouze symbol dat. Slouží především pro přehlednost grafu, tento parametr není povinný pro vykreslení grafu.
    - Typ grafu– určuje typ grafu, ve kterém se mají data zobrazit (např. sloupcový, čárový).

Parametr - BAR: Nastavení pro sloupcový graf

V rámci parametru graf:datasets je možné definovat specifická nastavení pro jednotlivé typy grafů.
Pro sloupcový graf ( BAR) lze nastavit další parametry, které určují jeho vzhled a chování:
    bullet

    Šířka sloupce - nastavení šířky sloupce grafu v pixelech

    bullet

    Barva okraje borderColor -nastavení barvy okraje sloupce grafu (umožňuje zadání hodnoty barvy v HEX kódu nebo název barvy (např. “red”))

    bullet

    Šířka okraje - šířka okraje v pixelech sloupce grafu.

    bullet

    Zaoblení okraje - radius okraje v pixelech sloupce grafu.

    bullet

    Sloupce seskupeny na indexové ose - TRUE=všechny datové sady se stejnou hodnotou indexu budou umístěny vedle sebe se středem na dané hodnotě indexu. FALSE=každý sloupec je umístěn na své skutečné hodnotě na indexové ose.


Složené sloupcové grafy

V rámci komponety graf je možné vložit více datových sad a vykreslit je najednou.

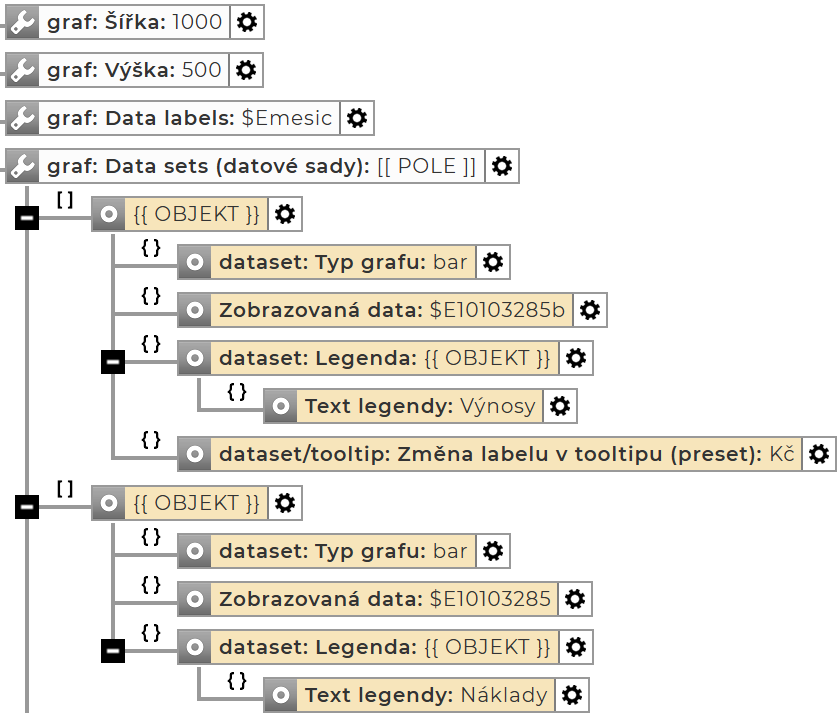

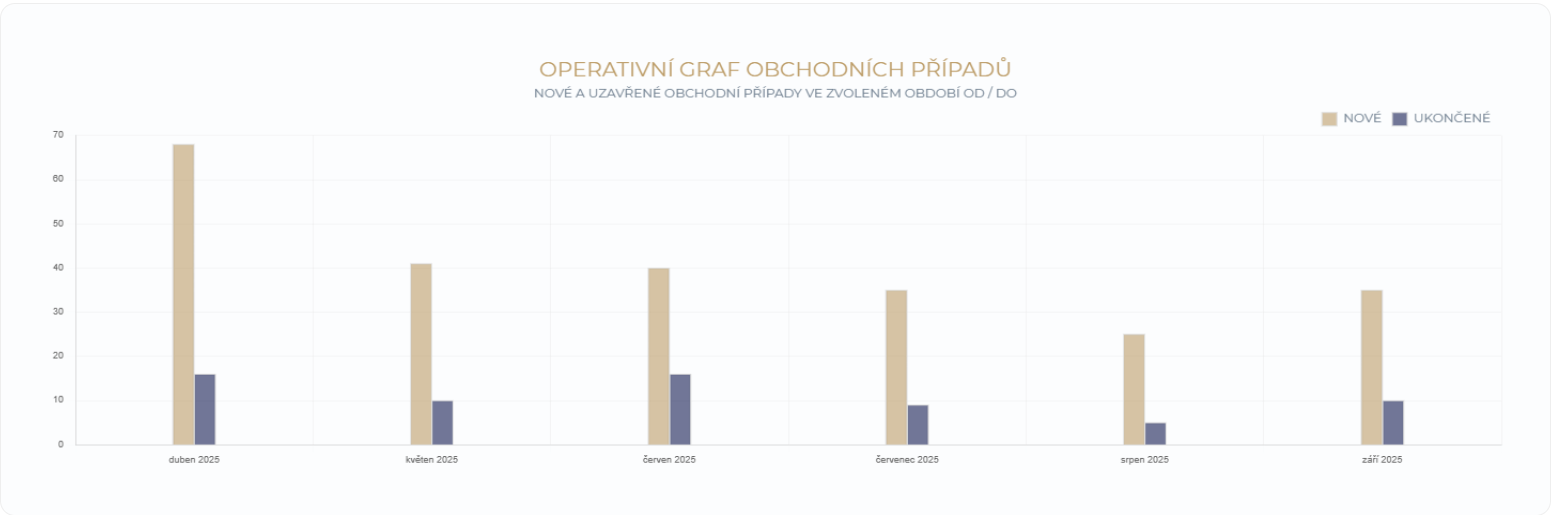

1. Skupinový sloupcový graf
Každá kategorie má vedle sebe více sloupců – jeden pro každou datovou sadu.

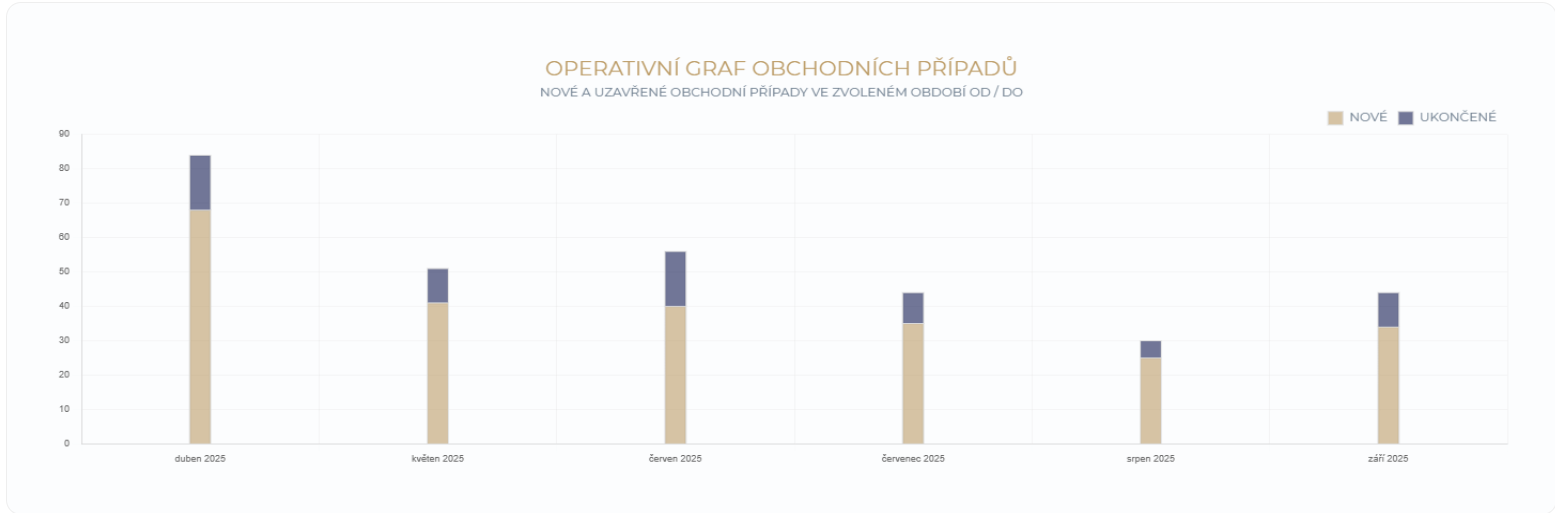

2. Skládaný sloupcový graf
Hodnoty datových sad se skládají na sebe, takže celková výška sloupce ukazuje součet. Pro spojení do skládaného grafu musí být nastaven parametr graf: Skládat sloupce/čáry do vrstveného grafu

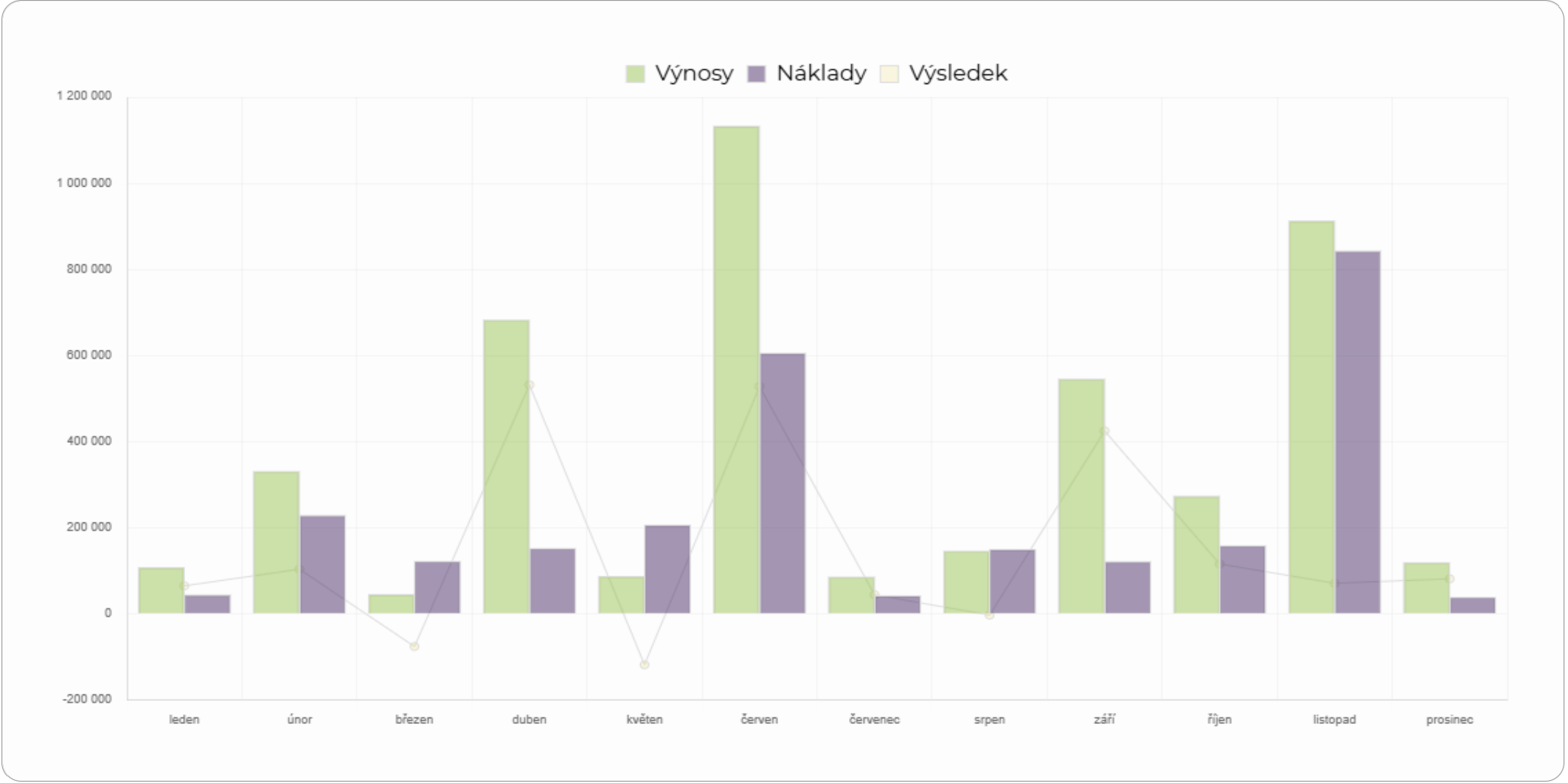

3. Kombinovaný graf
Graf umožňuje vykreslit datové sady v jiných typech grafu (nejčastěji typy Bar + Line).

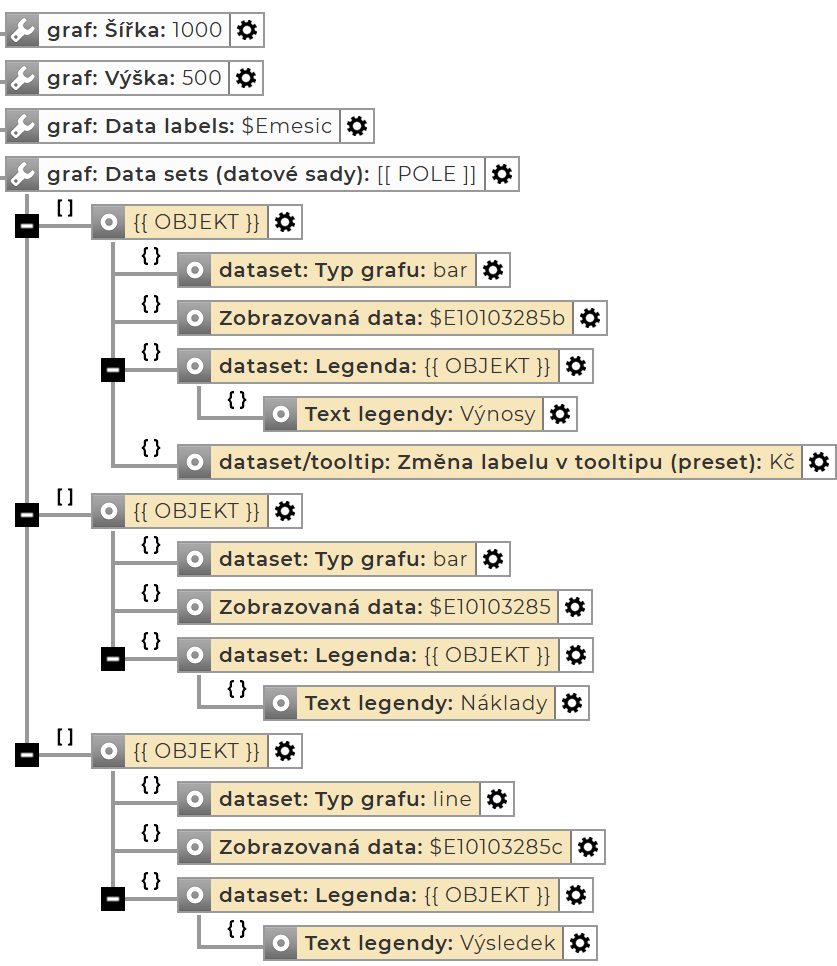

Příklad nastavení kombinovaného grafu (3 datové sady - 2 sloupcové grafy + 1 čárový graf):


Horizontální sloupcový graf (Horizontal bar)

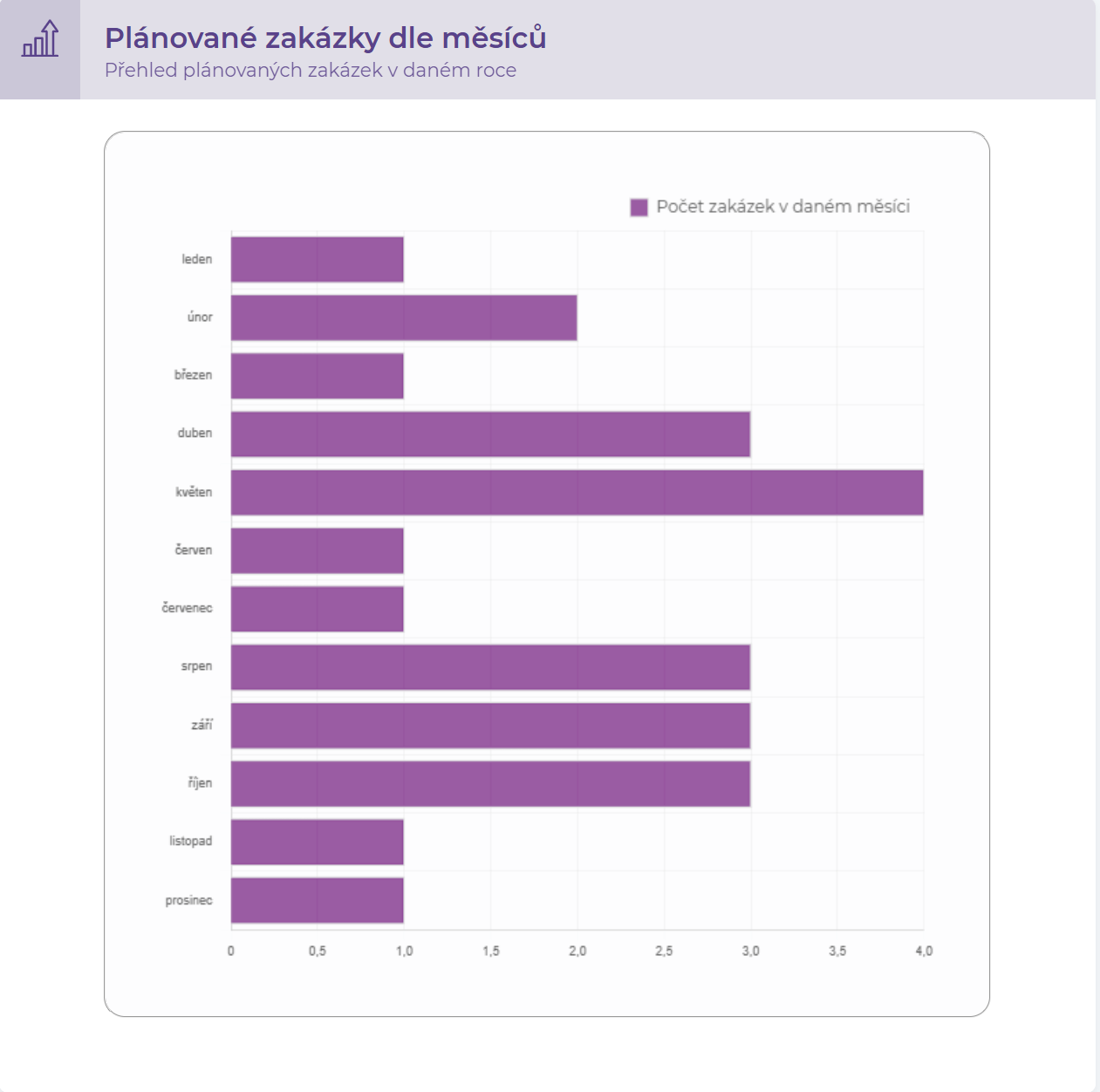

Horizontální sloupcový graf slouží k porovnání hodnot mezi kategoriemi.
Každý sloupec představuje jednu kategorii, přičemž jeho délka odpovídá hodnotě dané kategorie. Na rozdíl od klasického sloupcového grafu jsou sloupce zobrazeny vodorovně, což usnadňuje čitelnost v případě delších názvů kategorií nebo při větším počtu položek.

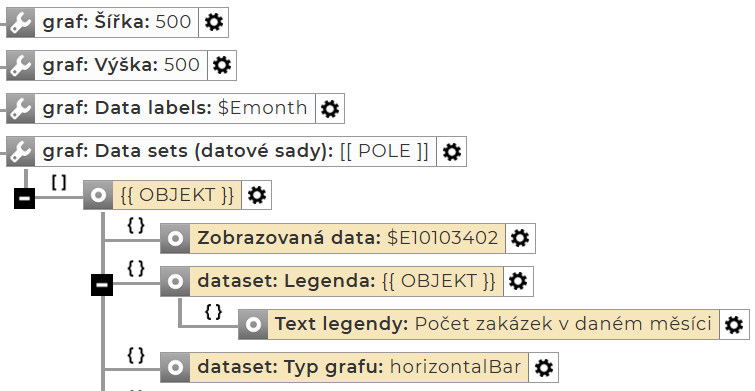

Základní parametry

Pro vytvoření základního horizontálního sloupcového grafu je potřeba nastavit následující parametry:
    bullet

    Šířka – počet pixelů určující šířku grafu.

    bullet

    Výška – počet pixelů určující výšku grafu.

    bullet

    Data labels – sloupec z vybraného přehledu, který se použije jako popisky jednotlivých sloupců.

    bullet

    Data sets – každý graf musí obsahovat alespoň jednu datovou sadu:
    - Zobrazovaná data – určuje, který sloupec s daty z přehledu se použije pro hodnoty v grafu.
    - Legenda – volitelný text legendy. Pokud není uveden, zobrazí se pouze symbol dat. Slouží především pro přehlednost grafu, tento parametr není povinný pro vykreslení grafu.
    - Typ grafu– určuje typ grafu, ve kterém se mají data zobrazit (např. sloupcový, čárový).


Složené sloupcové horizontální grafy

V rámci komponety graf je možné vložit více datových sad a vykreslit je najednou.

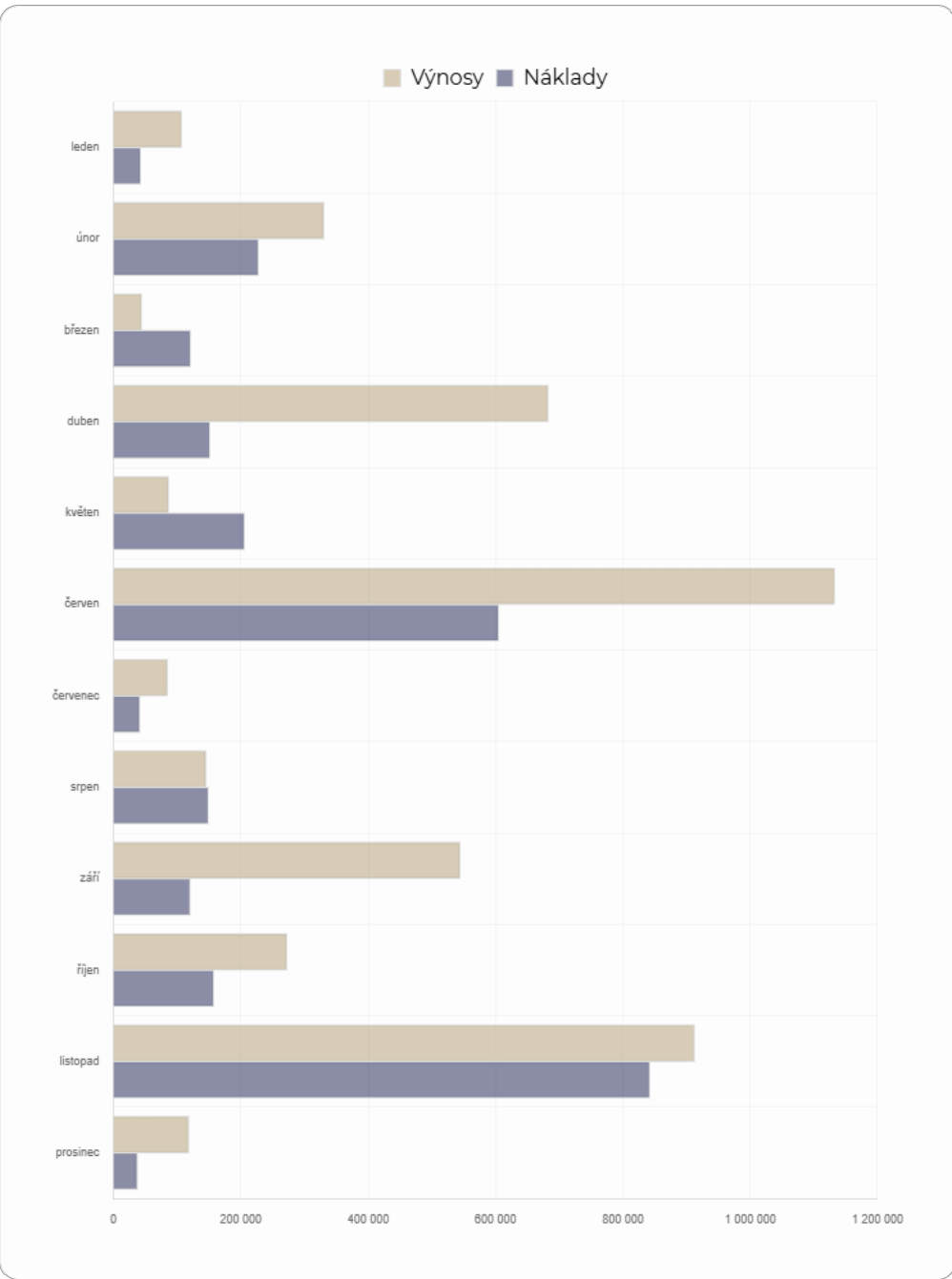

Skupinový sloupcový graf
Každá kategorie má vedle sebe více sloupců – jeden pro každou datovou sadu.
